Quản lý nhiệt trong 3D IC ảnh hưởng trực tiếp đến hiệu năng, độ tin cậy và tuổi thọ thiết kế. Khi nhiều die được xếp chồng trong không gian nhỏ, mật độ công suất tăng và đường thoát nhiệt trở nên phức tạp hơn. Phân tích nhiệt ngay từ giai đoạn kiến trúc giúp kỹ sư phát hiện điểm nóng, đánh giá phương án thiết kế và hạn chế sửa đổi tốn kém ở giai đoạn cuối.
Với các dự án die xếp chồng, đóng gói tiên tiến hoặc tích hợp không đồng nhất, đánh giá nhiệt riêng từng die chưa đủ. Nhóm thiết kế cần xem xét tương tác giữa chip, gói bán dẫn và hệ thống làm mát để xác định giới hạn vận hành của toàn bộ cấu trúc.
Quản lý nhiệt trong 3D IC là gì?
Quản lý nhiệt trong 3D IC là quá trình phân tích, dự đoán và kiểm soát nhiệt độ của các die xếp chồng theo chiều dọc, nhằm đáp ứng mục tiêu hiệu năng, độ tin cậy và tuổi thọ sản phẩm.
So với thiết kế IC 2D, nhiệt trong cấu trúc 3D có thể phải đi qua nhiều lớp silicon, lớp liên kết và giao diện vật liệu trước khi đến bộ phận tản nhiệt. Trở nhiệt của các lớp này ảnh hưởng đến khả năng thoát nhiệt và sự hình thành điểm nóng cục bộ, hay hotspot.
Hình 1. Minh họa các điểm nóng nhiệt trong 3D IC.
Nếu nhiệt sinh ra vượt quá khả năng tản nhiệt, thiết kế có thể phải giảm tần số hoạt động để duy trì nhiệt độ cho phép. Nhiệt độ cao cũng có thể đẩy nhanh quá trình lão hóa linh kiện. Vì vậy, yêu cầu nhiệt cần được xem xét xuyên suốt từ lựa chọn kiến trúc đến thiết kế gói và tích hợp hệ thống.
Vì sao thiết kế 3D IC khó quản lý nhiệt hơn?
Mật độ công suất cao làm tăng nguy cơ xuất hiện điểm nóng
Xếp chồng các die logic, bộ nhớ hoặc những khối chức năng khác nhau giúp tăng mức độ tích hợp, nhưng cũng tập trung nguồn nhiệt trong một thể tích nhỏ hơn. Ngay cả khi tổng công suất tương đương thiết kế 2D, mật độ dòng nhiệt cục bộ vẫn có thể cao hơn.
Do đó, nhóm thiết kế cần xem xét cả tổng công suất lẫn vị trí các vùng tiêu thụ công suất lớn. Một cấu hình đáp ứng giới hạn công suất tổng thể vẫn có thể xuất hiện điểm nóng vượt ngưỡng cho phép.
Nhiều lớp vật liệu làm đường thoát nhiệt phức tạp hơn
Trong cấu trúc die xếp chồng, nhiệt từ những die ở xa bộ tản nhiệt có thể phải truyền qua nhiều lớp và giao diện vật liệu. Hướng truyền nhiệt phụ thuộc vào cấu trúc gói, vị trí bộ tản nhiệt và điều kiện làm mát, không cố định từ trên xuống dưới.
Các giao diện trên đường truyền tạo thêm trở nhiệt, ảnh hưởng đến nhiệt độ đỉnh và chênh lệch nhiệt độ giữa các vùng. Vì vậy, thứ tự xếp chồng và vị trí die cần được đánh giá cùng phương án tản nhiệt ngay từ đầu.
Các die ảnh hưởng nhiệt lẫn nhau
Nhiệt sinh ra từ một die có thể làm tăng nhiệt độ của các die lân cận. Hiện tượng ghép nối nhiệt này khiến một die có công suất tương đối thấp vẫn chịu ảnh hưởng từ nguồn nhiệt ở lớp kế bên.
Đánh giá riêng từng die có thể bỏ sót tương tác đó. Phân tích toàn bộ cấu trúc xếp chồng giúp xác định chính xác hơn vị trí điểm nóng và các giới hạn nhiệt ở cấp độ hệ thống.
Các yếu tố chi phối đường truyền nhiệt trong 3D IC
Nhiệt lan truyền qua silicon, lớp liên kết, cấu trúc liên kết điện và các thành phần của gói bán dẫn. Hiệu quả truyền nhiệt phụ thuộc vào độ dẫn nhiệt của vật liệu, trở nhiệt tại giao diện và điều kiện biên của mô hình.
TSV (through-silicon via — kết nối xuyên silicon) vừa phục vụ kết nối điện, vừa ảnh hưởng đến truyền nhiệt trong cấu trúc xếp chồng. Tác động cụ thể phụ thuộc vào vật liệu, mật độ và vị trí TSV so với nguồn nhiệt. Vì vậy, cần đánh giá TSV trong mô hình tổng thể thay vì mặc định rằng tăng số lượng TSV luôn giúp tản nhiệt tốt hơn.
Lớp liên kết và vật liệu giao diện nhiệt (TIM) ảnh hưởng đến mức độ truyền nhiệt giữa các bề mặt. Trở nhiệt tại những giao diện này có thể trở thành điểm nghẽn, ngay cả khi các thành phần còn lại có khả năng dẫn nhiệt tốt.
Cấu trúc gói và hệ thống làm mát quyết định cách nhiệt được đưa ra khỏi cụm die. Tối ưu riêng một lớp chưa chắc làm giảm nhiệt độ toàn hệ thống nếu điểm nghẽn vẫn nằm ở đế gói, giao diện tiếp xúc hoặc bộ tản nhiệt.
Mô hình hóa nhiệt trong 3D IC nên triển khai như thế nào?
Bắt đầu từ giai đoạn lựa chọn kiến trúc
Ở giai đoạn đầu, mô hình nhiệt đơn giản hóa giúp so sánh các phương án xếp chồng, phân bố công suất và cấu trúc gói. Mục tiêu là nhận diện xu hướng nhiệt và những lựa chọn có rủi ro cao trước khi các ràng buộc thiết kế vật lý được cố định.
Khi có thêm dữ liệu, nhóm thiết kế tiếp tục cập nhật hình học chi tiết, đặc tính vật liệu và điều kiện biên. Cách làm này duy trì tính liên tục từ khảo sát kiến trúc đến kiểm tra, phê duyệt thiết kế cuối cùng (signoff).
Kết hợp phân tích trạng thái ổn định và quá độ
Hai phương pháp phân tích trả lời những câu hỏi khác nhau và cần được lựa chọn theo kịch bản vận hành.
| Phương pháp | Mục đích | Trường hợp sử dụng |
| Phân tích trạng thái ổn định | Đánh giá phân bố nhiệt độ khi tải và điều kiện biên được duy trì đến cân bằng nhiệt | So sánh cấu hình xếp chồng, kiểm tra khả năng tản nhiệt dưới tải duy trì |
| Phân tích quá độ | Theo dõi sự thay đổi nhiệt độ theo thời gian | Đánh giá tải biến thiên hoặc hoạt động chuyển giữa các die |
Phân tích trạng thái ổn định không mô tả đầy đủ quá trình tăng, giảm nhiệt độ khi tải thay đổi. Bổ sung phân tích quá độ giúp nhóm thiết kế hiểu rõ hơn phản ứng nhiệt trong các tình huống vận hành động.
Duy trì dữ liệu nhất quán từ chip đến hệ thống
Các giả định về công suất, vị trí die, vật liệu và điều kiện làm mát cần được cập nhật đồng bộ khi thiết kế thay đổi. Nếu từng nhóm sử dụng bộ giả định khác nhau, kết quả phân tích có thể khó so sánh và không phản ánh đúng cấu hình cuối cùng.
Quy trình đồng thiết kế nhiệt chip–gói giúp kết nối các quyết định kiến trúc với phân tích chi tiết. Nhờ đó, kỹ sư có thể theo dõi ảnh hưởng của mỗi thay đổi và đánh giá phương án trên cùng cơ sở dữ liệu.

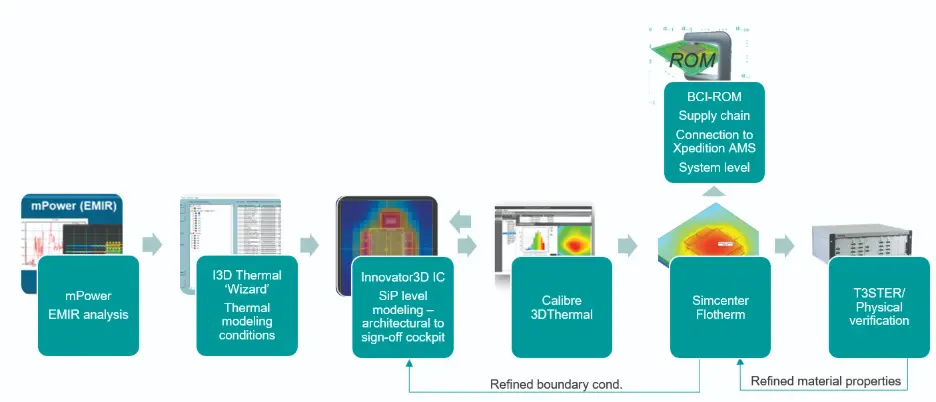

Hình 2. Quy trình phân tích nhiệt tích hợp của Siemens dành cho 3D IC.
Chiến lược quản lý nhiệt hiệu quả cho thiết kế 3D IC
Tối ưu thứ tự xếp chồng và vị trí die
Trong nhiều cấu hình, đưa die công suất cao đến gần bộ tản nhiệt hơn có thể rút ngắn đường truyền nhiệt và giảm nhiệt độ đỉnh. Tuy nhiên, lựa chọn này cần được cân nhắc cùng yêu cầu kết nối điện, bố trí và đóng gói.
Đánh giá sớm giúp nhóm thiết kế có nhiều phương án điều chỉnh trước khi thay đổi kiến trúc trở nên phức tạp hoặc tốn kém.
Cải thiện lớp liên kết và giao diện nhiệt
Vật liệu giao diện nhiệt và các lớp liên kết có thể đóng góp đáng kể vào tổng trở nhiệt. Tối ưu những thành phần này giúp cải thiện đường thoát nhiệt của toàn bộ cấu trúc xếp chồng.
Nhóm thiết kế nên đưa đặc tính giao diện vào mô hình từ sớm, đồng thời cập nhật theo dữ liệu vật liệu và cấu hình đóng gói thực tế. Không nên giữ nguyên những giả định sơ bộ đến giai đoạn xác minh cuối cùng.
Đánh giá đồng thời nhiệt, điện và cơ học
Một phương án có lợi về nhiệt có thể tác động đến hiệu năng điện, ứng suất cơ học hoặc khả năng triển khai gói. Vì vậy, thiết kế cần được đánh giá theo nhiều tiêu chí để lựa chọn phương án phù hợp với mục tiêu sản phẩm.
Không có một kỹ thuật làm mát phù hợp cho mọi 3D IC. Quyết định sử dụng giải pháp làm mát tiên tiến cần dựa trên mật độ công suất, cấu trúc xếp chồng và giới hạn vận hành của hệ thống.
Tích hợp phân tích nhiệt xuyên suốt quy trình
Đưa phân tích nhiệt vào các bước thiết kế giúp kỹ sư phát hiện rủi ro khi vẫn còn khả năng thay đổi kiến trúc, vật liệu hoặc bố trí. Tiếp tục kiểm tra khi mô hình được hoàn thiện giúp hạn chế sai lệch giữa đánh giá ban đầu và thiết kế cuối cùng.
Giá trị của cách tiếp cận này là hỗ trợ quyết định có cơ sở, giảm số vòng sửa đổi muộn và kiểm soát tốt hơn các giới hạn hiệu năng do nhiệt.
Câu hỏi thường gặp về quản lý nhiệt trong 3D IC
| Tại sao quản lý nhiệt khó hơn trong IC 3D so với IC 2D? |
|---|
| Quản lý nhiệt trong IC 3D khó hơn vì nhiệt phải dẫn qua nhiều lớp hoạt động và giao diện trước khi đến bộ tản nhiệt. Mỗi lớp làm tăng điện trở nhiệt, từ đó tăng độ nhạy với mật độ công suất và sự hình thành các điểm nóng. |
| Khi nào nên bắt đầu phân tích nhiệt trong một dự án IC 3D? |
| Phân tích nhiệt nên bắt đầu trong giai đoạn lập kế hoạch kiến trúc. Các mô hình ban đầu giúp định hướng những quyết định như thứ tự xếp chồng, vị trí die và phân bố công suất — những yếu tố khó hoặc tốn kém để thay đổi về sau. |
| TSV ảnh hưởng đến hành vi nhiệt trong IC 3D như thế nào? |
| TSV có thể hỗ trợ hoặc cản trở dòng nhiệt. Tác động nhiệt của chúng phụ thuộc vào thành phần vật liệu, mật độ và vị trí của TSV so với các nguồn nhiệt. |
| Có phải luôn cần các kỹ thuật làm mát tiên tiến cho thiết kế IC 3D không? |
| Không nhất thiết. Nhiều ràng buộc nhiệt có thể được quản lý thông qua các đánh đổi về kiến trúc và tối ưu hóa giao diện. Các kỹ thuật làm mát tiên tiến thường chỉ được đưa vào khi các ràng buộc ở cấp độ hệ thống không thể đáp ứng bằng các biện pháp khác. |
| Sai lầm phổ biến nhất mà các nhóm thường mắc phải khi quản lý nhiệt IC 3D là gì? |
| Một sai lầm phổ biến là coi phân tích nhiệt như một hoạt động xác minh ở giai đoạn cuối. Đến thời điểm đó, tính linh hoạt của thiết kế đã bị hạn chế và các phương án giảm thiểu vấn đề trở nên tốn kém hơn. |
| Mô hình hóa nhiệt ở cấp độ hệ thống cải thiện độ tin cậy như thế nào? |
| Mô hình hóa nhiệt ở cấp độ hệ thống cho thấy các tương tác giữa công suất, bố trí và đóng gói theo thời gian, giúp các nhóm quản lý ứng suất nhiệt và thiết kế hướng đến độ tin cậy lâu dài. |
