Valor CAM350: Chìa khóa sản xuất PCB nhanh hơn, chính xác hơn

25 Tháng 9, 2026

Từ dữ liệu thiết kế đến bo mạch thành phẩm – Siemens giới thiệu bộ công cụ CAM tiêu chuẩn công nghiệp giúp nhà chế tạo PCB xác minh, tối ưu và xuất dữ liệu sản xuất chỉ trong một nền tảng duy nhất.

Trong ngành chế tạo bảng mạch in (PCB), một lỗi nhỏ bị bỏ sót ở khâu tiền sản xuất có thể kéo theo hàng loạt hệ lụy: phế phẩm tốn kém, chậm tiến độ giao hàng và chi phí xử lý phát sinh ngoài kế hoạch. Khi thiết kế PCB ngày càng dày đặc linh kiện, nhiều lớp và dung sai cơ khí ngày càng khắt khe, việc chỉ dựa vào bản vẽ 2D hay quy trình kiểm tra thủ công không còn đủ để đảm bảo một lô sản xuất “đúng ngay từ lần đầu”.

Để giải quyết bài toán này, Siemens mang đến Valor CAM350 – bộ công cụ chuẩn bị dữ liệu sản xuất (CAM) tích hợp, được thiết kế riêng cho các nhà chế tạo PCB cần kiểm soát chất lượng ngay từ những bước đầu tiên của quy trình sản xuất. Thay vì phải phối hợp nhiều phần mềm rời rạc cho từng công đoạn, Valor CAM350 gom toàn bộ chuỗi công việc – nhập dữ liệu, hiệu chỉnh, phân tích, thiết kế tấm chế tạo, thiết kế stencil và xuất bản dữ liệu – vào một nền tảng duy nhất.

Điểm khác biệt của Valor CAM350 nằm ở khả năng trực quan hóa 3D kết hợp trực tiếp với dữ liệu CAM được xuất từ các công cụ thiết kế PCB phổ biến. Nhờ đó, kỹ sư sản xuất có thể xoay, phóng to và “đi xuyên” qua từng lớp của bo mạch để quan sát chi tiết cấu trúc bên trong, phát hiện các điểm xung đột hay lỗi tiềm ẩn mà bản vẽ 2D truyền thống rất khó bộc lộ – tất cả đều được thực hiện trước khi một tấm PCB thực tế nào được sản xuất.

Vì sao nhà máy PCB cần Valor CAM350?

Các thiết kế PCB hiện đại ngày càng phức tạp, đòi hỏi phải được xác minh kỹ lưỡng trước khi chuyển sang sản xuất hàng loạt. Phát hiện sớm các vấn đề về thiết kế và khả năng sản xuất (DFM – Design for Manufacturing) ngay trong giai đoạn tiền sản xuất giúp nhà máy tránh được những rủi ro tốn kém về sau, thay vì phải xử lý sự cố khi dây chuyền đã vận hành.

Với Valor CAM350, quy trình kiểm tra, chuẩn bị và xác nhận dữ liệu thiết kế được thực hiện trọn vẹn trong một nền tảng: nhập dữ liệu thiết kế, hiệu chỉnh khi cần thiết, phân tích để phát hiện lỗi chế tạo tiềm ẩn, và cuối cùng là tạo bộ dữ liệu sản xuất hoàn chỉnh cho nhà máy. Việc chuẩn hóa toàn bộ chuỗi công việc này không chỉ rút ngắn thời gian chuẩn bị mà còn giảm đáng kể nguy cơ phát sinh chi phí bất ngờ do phải xử lý đặc biệt hoặc làm lại, đồng thời đảm bảo PCB được chế tạo với chi phí thấp hơn. Kết quả cuối cùng là một quy trình chuyển đổi liền mạch từ dữ liệu kỹ thuật sang sản phẩm PCB vật lý nhanh hơn, chính xác hơn và tiết kiệm chi phí hơn.

Những điểm mạnh nổi bật của Valor CAM350

Trực quan hóa dữ liệu sản xuất trong 3D

Môi trường 3D mang lại cách tiếp cận trực quan và mạnh mẽ hơn hẳn so với xem dữ liệu 2D truyền thống. Người dùng có thể khám phá hình dạng của PCB đã hoàn thiện từ bất kỳ góc độ nào, kể cả đi sâu vào giữa các lớp mạch, để chủ động phát hiện các điểm bất thường trước khi bước vào sản xuất thực tế.

Thiết kế tấm chế tạo (panel design)

Việc bố trí nhiều PCB trên cùng một tấm panel để sản xuất hàng loạt vốn tốn nhiều thời gian nếu làm thủ công. Với trình hướng dẫn thiết kế panel tự động của Valor CAM350, người dùng chỉ cần nhập một vài thông số cơ bản, phần mềm sẽ tự động tính toán và bố trí bảng đa PCB với mức lãng phí vật liệu tối thiểu, vừa tiết kiệm chi phí vật tư, vừa rút ngắn thời gian chuẩn bị sản xuất.

Thiết kế stencil in kem hàn linh hoạt

Valor CAM350 cho phép tạo stencil in kem hàn tùy chỉnh trực tiếp từ dữ liệu Gerber, dấu chân linh kiện trên PCB hoặc từ thư viện stencil có sẵn, kể cả tạo hình dạng mặt nạ dán theo yêu cầu riêng. Các cấu hình stencil có thể được lưu trữ trong thư viện do người dùng tự định nghĩa và tái sử dụng cho nhiều thiết kế PCB khác nhau, giúp chuẩn hóa quy trình qua nhiều dự án.

Các khả năng chính của Valor CAM350

Toàn bộ vòng đời dữ liệu sản xuất từ nhập liệu, xem xét, chỉnh sửa, phân tích cho đến xuất bản đều được Valor CAM350 gói gọn trong một nền tảng duy nhất, giúp loại bỏ tình trạng gián đoạn khi phải chuyển đổi qua lại giữa nhiều phần mềm:

Nhập và xuất dữ liệu. Valor CAM350 tương thích với hầu như tất cả các công cụ thiết kế PCB thông qua các định dạng tệp tiêu chuẩn công nghiệp, bao gồm ODB++, IPC-2581, Gerber, Excellon, Sieb & Meyer, DXF, GenCAD hoặc HPGL. Dữ liệu sau khi xử lý trong Valor CAM350 có thể xuất sang ODB++, IPC-2581, Gerber, DXF, Excellon, Sieb & Meyer hoặc HPGL, cùng với PADS ASCII và GenCAD, đảm bảo khả năng liên thông linh hoạt giữa các bên trong chuỗi cung ứng thiết kế – sản xuất.

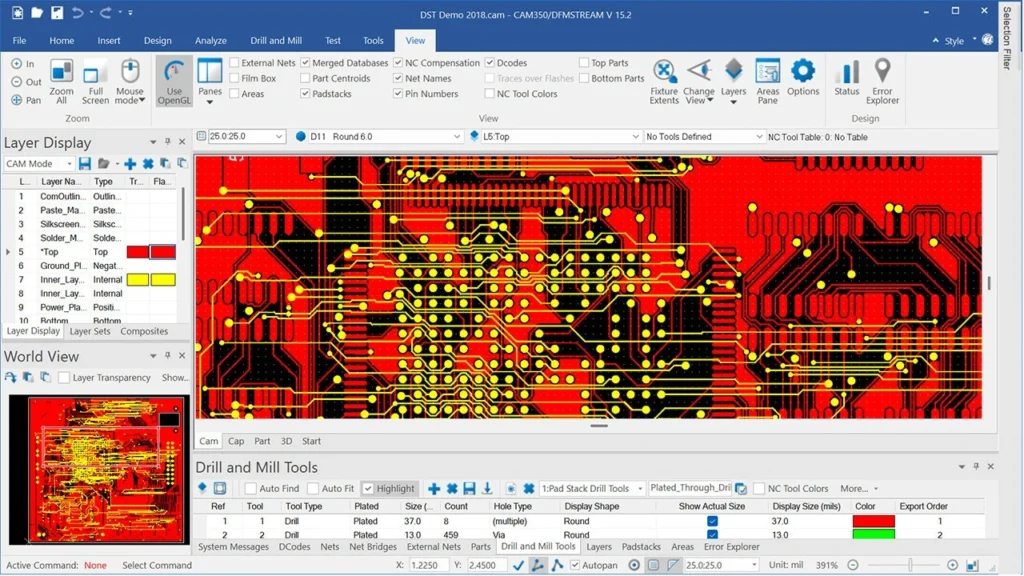

Xem, truy vấn, đo lường và báo cáo. Công cụ cho phép kỹ sư kiểm tra chi tiết từng lớp dữ liệu chế tạo PCB, thực hiện các phép đo chính xác trên bo mạch và xuất báo cáo phục vụ công tác kiểm soát chất lượng, hỗ trợ đắc lực cho việc trao đổi thông tin kỹ thuật giữa đội thiết kế và bộ phận sản xuất.
Biên tập dữ liệu thiết kế. Khi phát hiện sai lệch hoặc cần điều chỉnh nhỏ, người dùng có thể hiệu chỉnh trực tiếp dữ liệu CAM ngay trong Valor CAM350 mà không cần quay lại phần mềm thiết kế gốc, giúp xử lý sự cố nhanh chóng và giữ đúng tiến độ sản xuất.
Tạo tập lệnh tùy chỉnh với API. Giao diện lập trình ứng dụng (API) của Valor CAM350 cho phép nhà máy xây dựng các tập lệnh riêng để tự động hóa những quy trình lặp lại, đồng thời tùy biến các bước kiểm tra và xử lý dữ liệu sao cho phù hợp với đặc thù vận hành của từng cơ sở sản xuất.
Phân tích thiết kế. Chức năng phân tích chuyên sâu giúp rà soát toàn diện dữ liệu PCB nhằm phát hiện sớm các vấn đề tiềm ẩn về khả năng sản xuất (DFM), từ đó ngăn ngừa các lỗi có thể phát sinh khi bo mạch chính thức bước vào dây chuyền chế tạo.
Kỹ thuật đảo ngược (reverse engineering). Trong trường hợp cần tái tạo thông tin thiết kế từ dữ liệu chưa có cấu trúc thông minh như Gerber, Valor CAM350 hỗ trợ chuyển đổi các thành phần thành đường mạch, via, padstack, footprint và net để phục vụ việc phân tích, chỉnh sửa hoặc chế tạo phiên bản tiếp theo.

Giải pháp toàn diện cho một quy trình liền mạch

Từ khâu nhập dữ liệu thiết kế, hiệu chỉnh, phân tích DFM cho đến thiết kế tấm chế tạo, thiết kế stencil và xuất dữ liệu sản xuất, Valor CAM350 giúp các nhà máy PCB rút ngắn thời gian chuẩn bị, giảm thiểu rủi ro lỗi phát sinh trong sản xuất và nâng cao hiệu quả vận hành tổng thể. Đây là một lợi thế cạnh tranh quan trọng trong ngành điện tử vốn đòi hỏi tốc độ triển khai nhanh và độ chính xác cao ở mọi công đoạn.

Theo trang sản phẩm của Siemens, phiên bản Valor CAM350 hiện được giới thiệu là 15.2 và có thông tin tải về tại trung tâm hỗ trợ của hãng.
