Trong nhiều ngành công nghiệp, thời gian đưa sản phẩm ra thị trường (time-to-market) là yếu tố quyết định thành công. Vì vậy, các đội ngũ kỹ thuật buộc phải liên tục mở rộng giới hạn đổi mới, đồng thời tối ưu hóa quy trình làm việc.

Đối với các kỹ sư thiết kế PCB, điều này đồng nghĩa với việc tận dụng các công cụ tiên tiến mang lại độ chính xác, tính linh hoạt và tốc độ cho toàn bộ quá trình thiết kế. Và đó chính là lúc Xpedition xuất hiện với các add-on phân tích toàn vẹn tín hiệu (Signal Integrity) mạnh mẽ được hỗ trợ bởi HyperLynx.

Xpedition cung cấp các add-on linh hoạt theo mô hình token-based, cho phép tích hợp liền mạch các khả năng mô phỏng nâng cao ở cả giai đoạn trước layout (pre-layout) và sau layout (post-layout). Những add-on này không chỉ giúp giảm số vòng lặp thiết kế mà còn cho phép đội ngũ kỹ thuật tối ưu hiệu năng với sự tự tin đạt chất lượng ngay từ lần thiết kế đầu tiên (first-pass success).

Hãy cùng khám phá cách các add-on này đang đơn giản hóa quy trình, giảm chi phí và thúc đẩy các quyết định thiết kế PCB thông minh hơn một cách chủ động.

Điều này đặc biệt có giá trị đối với các đội ngũ nhỏ và đang phát triển, khi họ có thể tiếp cận những năng lực vốn trước đây chỉ dành cho các doanh nghiệp lớn, nhưng không phải gánh chịu chi phí vận hành cao hay sự phức tạp trong triển khai.

Cách mạng hóa thiết kế PCB với hệ thống token của Xpedition

Các khoản đầu tư công cụ hiện tại của bạn có đang mang lại hiệu quả tối đa, hay đội ngũ của bạn vẫn đang gặp tình trạng lãng phí license và các add-on không được sử dụng?

Hệ thống token linh hoạt cho các add-on của Xpedition đang thay đổi cách các đội ngũ kỹ thuật tiếp cận việc cấp phép cho các năng lực thiết kế nâng cao.

Hãy tưởng tượng một “thư viện công cụ dùng chung” giống như một makerspace, nơi các kỹ sư có thể mượn và trả lại các công cụ chuyên biệt khi cần, mà không làm gián đoạn workflow hay phát sinh chi phí không cần thiết.

Hệ thống token này giúp tối đa hóa tài nguyên bằng cách cho phép đội ngũ của bạn:

• Kích hoạt linh hoạt theo nhu cầu các tính năng như phân tích toàn vẹn tín hiệu (Signal Integrity) với HyperLynx hoặc thiết kế rigid-flex
• Mở rộng năng lực thiết kế theo từng giai đoạn, mà không cần thay đổi phần mềm gây gián đoạn
• Chia sẻ tài nguyên token trong toàn đội, giúp giảm chi phí và tăng khả năng tiếp cận các công cụ chuyên sâu

Xem hệ thống Token hoạt động thực tế:

Với kho token dùng chung (shared token pool) của Xpedition, bạn chỉ “mượn” các công cụ trong khoảng thời gian thực sự cần thiết.

Ví dụ, bạn có thể kích hoạt các add-on phân tích toàn vẹn tín hiệu (Signal Integrity) được hỗ trợ bởi HyperLynx — và sau khi sử dụng xong, các token sẽ tự động được hoàn trả lại vào pool.

Sự linh hoạt này đảm bảo rằng khoản đầu tư license của bạn luôn được tận dụng tối đa, phục vụ hiệu quả cho cả đổi mới sáng tạo lẫn tối ưu vận hành.

Hiểu về các add-on Signal Integrity được hỗ trợ bởi HyperLynx

Signal Integrity (SI) là gì?

Signal Integrity (toàn vẹn tín hiệu) là thước đo hiệu suất điện của tín hiệu khi truyền qua một PCB. Các vấn đề SI phổ biến như phản xạ (ringing), nhiễu (noise) và jitter có thể làm gián đoạn hoạt động của mạch, dẫn đến các lần thiết kế lại tốn kém nếu không được xử lý kịp thời.

Bằng cách giải quyết các vấn đề SI từ sớm, đội ngũ thiết kế có thể giảm thiểu rủi ro và nâng cao độ chính xác của thiết kế.

Với các add-on HyperLynx cho mô phỏng trước layout (pre-layout) và sau layout (post-layout), Xpedition Standard tích hợp trực tiếp khả năng phân tích SI vào workflow thiết kế PCB. Điều này cho phép kỹ sư phát hiện các vấn đề quan trọng ở mọi giai đoạn phát triển.

Bằng cách xác minh Signal Integrity sớm, trước khi sản xuất (fab), bạn có thể:

• Giảm số lần phải làm lại (respin)
• Bảo vệ tiến độ dự án
• Đặc biệt quan trọng khi tốc độ giao tiếp ngày càng cao và cấu trúc stackup ngày càng phức tạp, mật độ cao

Mô phỏng Pre-layout với HyperLynx: Thiết kế với sự tự tin ngay từ đầu

Trước khi đi dây (routing) hoặc đưa ra các quyết định thiết kế cuối cùng, mô phỏng pre-layout được hỗ trợ bởi HyperLynx giúp đảm bảo dự án của bạn khởi đầu đúng hướng.

Bằng cách chạy mô phỏng ngay từ giai đoạn sớm của quá trình thiết kế, bạn có thể phát hiện các vấn đề Signal Integrity tiềm ẩn và loại bỏ chúng trước khi chúng trở thành những lỗi nghiêm trọng hơn về sau.

Tính năng chính:

• Thiết lập chính xác với thư viện model
  Gán các thư viện model và IBIS models để đảm bảo kết quả mô phỏng phù hợp với thông số thiết kế thực tế.

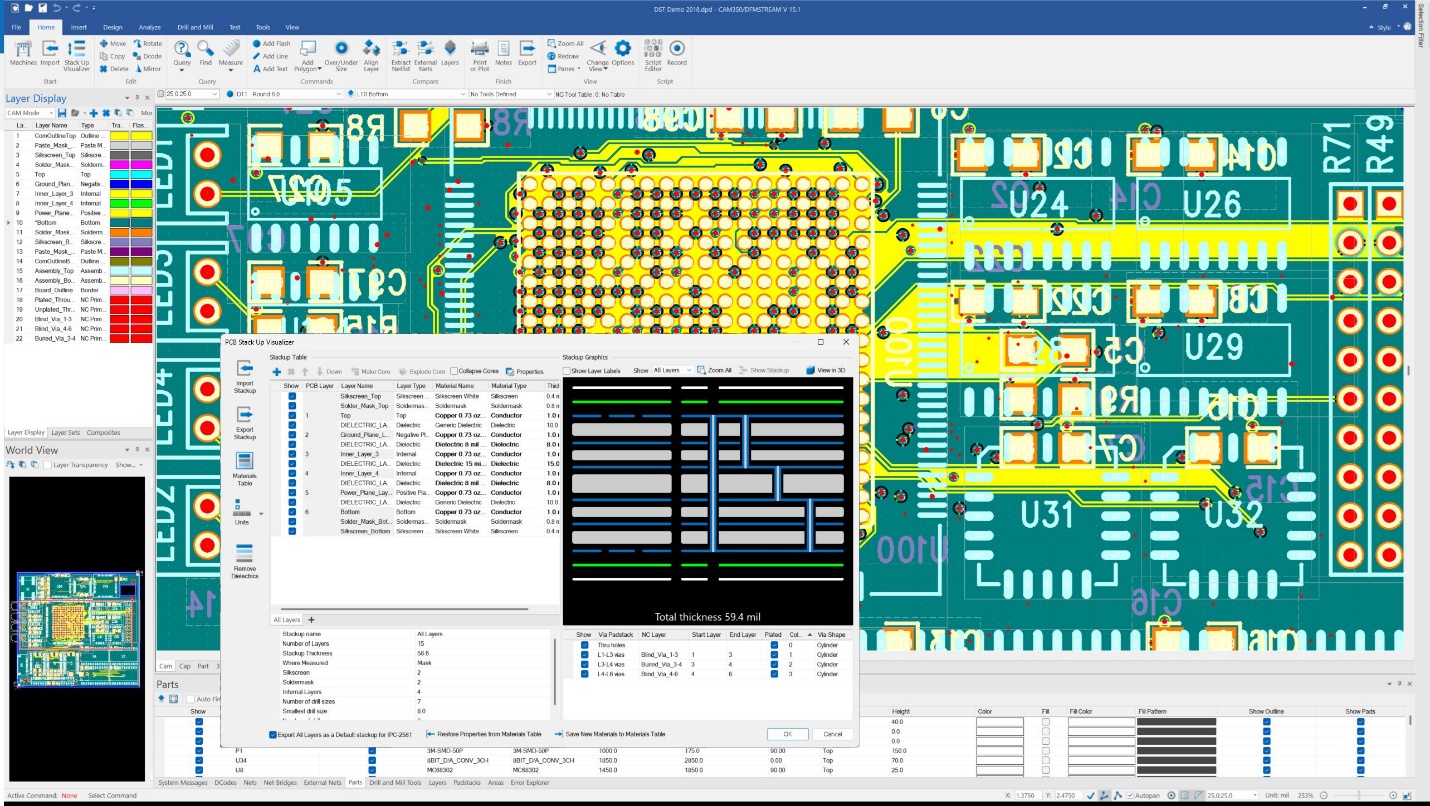

• Trình chỉnh sửa stack-up dễ sử dụng
  Xem xét và điều chỉnh các tham số (ví dụ: hằng số điện môi) nhằm đạt mục tiêu trở kháng (impedance) cho cả đường đơn và cặp vi sai.
• Hướng dẫn thiết kế tương tác
  Sử dụng các công cụ như Terminator Wizard để tối ưu chiều dài trace và giá trị termination, đảm bảo hiệu năng tối ưu.
• Trực quan hóa trường và phân tích sweep
  Mô phỏng động và đánh giá các yếu tố như tương tác giữa các trace (coupling), trở kháng và các tham số quan trọng khác trong thiết kế.

Mô phỏng pre-layout giúp đội ngũ kỹ thuật đưa ra quyết định thiết kế một cách chủ động, giảm thiểu rủi ro ở các bước sau bằng cách đảm bảo thiết kế tốt ngay từ đầu.

Xem Pre-layout hoạt động thực tế:

Mô phỏng Post-layout với HyperLynx: Xác thực hiệu năng trước khi làm prototype

Khi thiết kế layout PCB đã hoàn tất, mô phỏng post-layout giúp bạn kiểm chứng cách tín hiệu sẽ hoạt động trong điều kiện thực tế. Nhờ đó, bạn có thể tránh các lỗi tốn kém trong giai đoạn chế tạo prototype, bằng cách đảm bảo thiết kế đáp ứng đầy đủ các yêu cầu về Signal Integrity.

Tính năng chính:

• Tích hợp liền mạch: Khởi chạy HyperLynx trực tiếp từ môi trường layout của Xpedition để bắt đầu phân tích tín hiệu chi tiết.
• Máy hiện sóng ảo (Virtual Oscilloscope): Trực quan hóa cách tín hiệu truyền trên toàn board, kiểm tra các vấn đề như ringing, trễ thời gian (timing delay).
• Công cụ phân tích toàn diện: Chạy mô phỏng hàng loạt (batch simulation) cho các yếu tố như crosstalk, chất lượng tín hiệu và tương thích điện từ (EMC).
• Báo cáo chi tiết: Tạo báo cáo HTML trực quan với phân loại pass/fail bằng màu sắc và phân tích lỗi chi tiết, giúp nhanh chóng xác định vấn đề.

Việc sử dụng mô phỏng post-layout cho phép kỹ sư: đảm bảo hiệu năng tín hiệu trước khi sản xuất, phát hiện các lỗi tiềm ẩn trước khi build phần cứng, rút ngắn chu kỳ prototype, giảm chi phí phát triển và quản lý rủi ro một cách chủ động.

Xem Post-Layout hoạt động thực tế:

Giải pháp toàn diện cho kỹ sư thiết kế PCB

Khi kết hợp, các add-on pre-layout và post-layout của HyperLynx giúp việc phân tích Signal Integrity trở nên dễ tiếp cận và hiệu quả hơn cho mọi kỹ sư thiết kế.

Bằng cách phát hiện sớm các vấn đề tiềm ẩn và xác thực thiết kế trước khi sản xuất, các công cụ này giúp đội ngũ, tăng tốc tiến độ phát triển, giảm chi phí, nâng cao chất lượng sản phẩm đầu ra

Ngay cả với những kỹ sư chưa quen với phân tích tín hiệu nâng cao, hệ thống vẫn hỗ trợ thông qua, workflow được tối ưu hóa, công cụ trực quan, dễ sử dụng, thư viện tích hợp giúp tăng năng suất nhanh chóng

Khi kết hợp với hệ thống token add-on của Xpedition, các khả năng này có thể mở rộng linh hoạt theo nhu cầu của đội ngũ, mang lại hiệu quả chi phí ở mọi giai đoạn.

Vì sao nên chọn Xpedition cho Signal Integrity?

Với mô hình license linh hoạt, khả năng tích hợp liền mạch và năng lực mô phỏng mạnh mẽ, Xpedition Standard trở thành giải pháp lý tưởng cho thiết kế PCB hiện đại — đặc biệt phù hợp với các đội ngũ nhỏ đến vừa nhưng vẫn đủ khả năng mở rộng cho doanh nghiệp lớn toàn cầu.

Các khả năng kết nối và mở rộng của Xpedition cho phép bạn phát triển theo quy mô tổ chức, từ startup đến enterprise.

Lợi ích chính:

• Tối ưu Signal Integrity với HyperLynx add-ons, giảm rủi ro thiết kế
• Tránh đầu tư dư thừa nhờ hệ thống token linh hoạt, dùng theo nhu cầu
• Tiết kiệm thời gian, nâng cao năng suất toàn bộ workflow thiết kế
• Trao quyền cho đội ngũ với các công cụ trực quan, tối đa hiệu quả làm việc

Mở khóa workflow thiết kế thông minh hơn ngay hôm nay

Hãy “future-proof” quy trình thiết kế PCB của bạn với Xpedition Standard và các add-on Signal Integrity của HyperLynx.

Từ pre-layout đến post-layout, bộ công cụ này mang lại cho đội ngũ của bạn sự tự tin để đổi mới mà không phải đánh đổi.

Liên hệ với VBTECH để được tư vấn trực tiếp:
