Siemens NX 2406: Ứng dụng AI trong thiết kế CAD

20 Tháng 4, 2025

Siemens tiếp tục mở rộng việc tích hợp AI và máy học (machine learning) vào phần mềm NX™ CAD, nối tiếp các công nghệ giao diện thích ứng và dự đoán lệnh đã ra mắt trước đó. Các công cụ AI trong NX được thiết kế để phân tích, kiểm tra mô hình và tự động xuất đề xuất thông số nhằm tối ưu hóa quy trình thiết kế.

Các tính năng lõi như Dự đoán lệnh (Command Prediction) và Dự đoán lựa chọn (Selection Prediction) trực tiếp rút ngắn thời gian thao tác. Trong bản cập nhật NX 2406, Siemens đã nâng cấp diện rộng các mô-đun chuyên sâu tích hợp AI, bao gồm: Performance Predictor, Phân tích tác động bền vững (Sustainability Impact Analysis) và Thiết kế chi tiết ép nhựa (Molded Part Design).

Các công cụ tích hợp AI đã nâng cao năng suất làm việc của người dùng NX trong nhiều năm, với những tính năng như Dự đoán lệnh (Command Prediction) và Dự đoán lựa chọn (Selection Prediction) giúp tăng tốc gần như mọi quy trình thiết kế.

Gần đây, các mô-đun bổ sung như Dự đoán hiệu suất (Performance Predictor), Phân tích tác động bền vững (Sustainability Impact Analysis) và Thiết kế chi tiết ép nhựa (Molded Part Designer) đã khai thác sâu hơn sức mạnh của AI, mang lại những khả năng phân tích và kiểm tra hoàn toàn mới trên nền tảng NX.

Phiên bản phát hành tháng 6 năm 2024 (NX2406) đã giới thiệu một loạt cải tiến đáng kể cho các mô-đun tích hợp AI này, giúp tăng tốc hơn nữa quy trình thiết kế sản phẩm của bạn. Hãy tiếp tục theo dõi để khám phá cách bạn có thể tận dụng những tiến bộ công nghệ đầy hứa hẹn này. Chức năng “Chọn các mặt tương tự” (Select Similar Faces) cũng là một trong những cập nhật nổi bật.

Đọc thêm: Tính năng mới trên NX 2506 dành cho thiết kế

Nhận diện mặt tương tự – Select Similar Faces

Select Similar Faces là lệnh chọn hình học thông minh dựa trên thuật toán AI. Khi người dùng chỉ định một bề mặt (hoặc một cụm mặt kết nối), phần mềm sẽ tự động phân tích và trích xuất các bề mặt hình học có thông số tương đương trong giới hạn tìm kiếm được thiết lập

Lệnh này cho phép chọn cùng lúc nhiều khu vực hình học có cấu trúc giống hệt hoặc tương tự nhau trong phạm vi một chi tiết đơn lẻ hoặc cả một cụm lắp ráp. Một “vùng hình dạng” ở đây có thể được định nghĩa là một bề mặt độc lập hoặc một nhóm nhiều mặt kết nối trực tiếp với nhau.

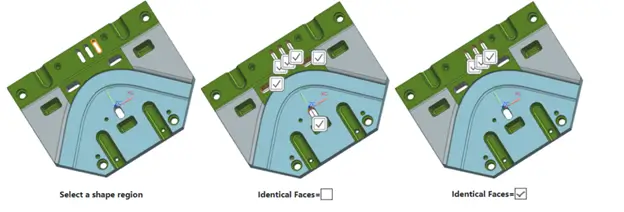

Bản cập nhật NX 2406 bổ sung tùy chọn “Mặt giống hệt” (Identical Faces) vào bộ lọc lệnh, cung cấp hai chế độ xuất kết quả:

Nhận diện toàn bộ các vùng có định dạng hình học tương tự với vùng gốc (không yêu cầu giống tuyệt đối).
Chỉ nhận diện các vùng là bản sao hình học chính xác (Identical) của vùng được chọn.

Dự đoán hiệu suất thiết kế – Mô-đun Performance Predictor

Mô-đun Performance Predictor cung cấp một hệ sinh thái mô phỏng mạnh mẽ ngay bên trong giao diện NX CAD. Được xây dựng trên nền tảng công nghệ lõi Simcenter®, mô-đun này giúp các nhóm kỹ thuật tinh giản các vòng lặp thiết kế bằng cách đẩy quá trình mô phỏng lên các giai đoạn phát triển sớm hơn. Điều này đảm bảo việc thiết kế “đúng ngay từ lần đầu tiên”.

Để rút ngắn thời gian tối ưu hóa, công cụ này ứng dụng cơ chế tìm kiếm AI thông qua nền tảng Simcenter SHERPA nhằm khai phá không gian thiết kế (design space exploration) một cách nhanh chóng.

Ở phiên bản tháng 06/2024, nền tảng này nhận được hai bổ sung nổi bật bao gồm:

Bổ sung tùy chọn phân tích nhiệt.
Hệ thống xuất báo cáo thế hệ mới.

Với bản cập nhật này, bạn có thể thực hiện:

Phân tích độ dẫn nhiệt dựa trên các tải nhiệt được thiết lập.
Phân tích tĩnh tuyến tính (Linear statics) tính toán mô phỏng kết hợp cơ học và tải nhiệt để có dữ liệu về ứng suất – biến dạng do quá trình giãn nở nhiệt.

Giống với các công cụ phân tích khác trong hệ thống, NX hiển thị kết quả mô phỏng một cách trực quan ngay trên mô hình 3D vật lý, kèm theo khả năng tạo hoạt ảnh để quan sát sự biến đổi theo thời gian.

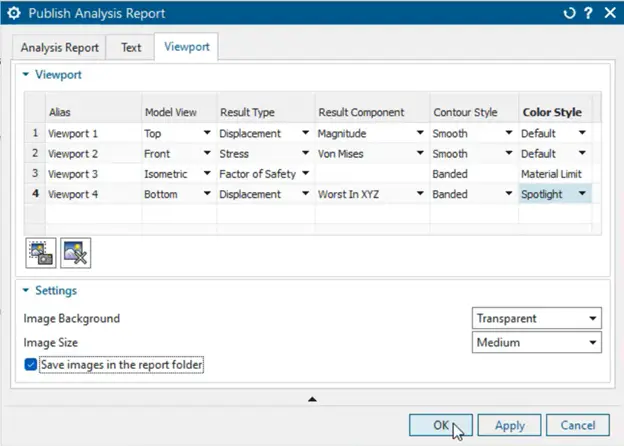

Bất kể bạn đang chạy loại phân tích nào, lệnh Publish (xuất báo cáo) sẽ tự động tạo ra một bản báo cáo tùy chỉnh

Tệp báo cáo định dạng .docx này có thể dễ dàng chia sẻ với các bên liên quan, bao gồm đầy đủ các trường thông tin:

Hệ thống đơn vị đo.
Mô tả chi tiết linh kiện (Part descriptions).
Mô tả đối tượng đang phân tích.
Đặc tính và mô tả vật liệu.
Thông số dữ liệu về tải trọng và các điểm ràng buộc.
Các khung nhìn hiển thị kết quả (Result viewports).
Các giá trị và đại lượng đo lường đầu ra (Result measures).

Phân tích tác động bền vững – Sustainability Impact Analysis

Ra mắt lần đầu vào năm 2023, mô-đun Sustainablility Impact Analysis liên tục được Siemens nâng cấp. Công cụ này cho phép doanh nghiệp đánh giá trước các tác động môi trường từ các quyết định lựa chọn vật liệu và thiết kế dựa trên một hệ thống chỉ số vô cùng phong phú.

Việc lồng ghép trực tiếp khâu phân tích này vào quy trình CAD là giải pháp thực tiễn để các tổ chức theo đuổi mục tiêu phát triển bền vững.

Theo báo cáo ước tính từ Ủy ban châu Âu (European Commission), có đến 80% tác động môi trường của một sản phẩm được định đoạt ngay từ giai đoạn lên bản vẽ thiết kế. Con số này minh chứng cho sự cấp thiết của việc tính toán yếu tố bền vững ngay từ những bước đi đầu tiên.

Bản cập nhật tháng 06/2024 mang đến 3 cải tiến kỹ thuật lớn cho module này:

Bảng Chi tiết (Details panel) bên trong thanh Sustainability Navigator đã được thiết kế lại để hiển thị đồng bộ toàn bộ các đối tượng đã được gán vật liệu thô, giúp người dùng quản lý dữ liệu vật liệu xuyên suốt toàn mô hình dễ dàng hơn.
Các công cụ kiểm tra tính bền vững (Sustainability checkers) chính thức được tích hợp sâu vào hệ thống Check-Mate. Điều này cho phép doanh nghiệp gộp chung bước đánh giá bền vững vào các chu trình kiểm tra và lập báo cáo kỹ thuật tổng thể của nhà máy.
Phần mềm đã được tích hợp sẵn hệ thống tệp ánh xạ (mapping files) và cơ sở dữ liệu tính chất môi trường mới nhất của vật liệu. Kỹ sư không còn phải mất thời gian tải về và cài đặt thủ công mỗi khi cần tính toán điểm số bền vững (sustainability scores).

Kiểm tra tính khả dụng thiết kế khuôn ép nhựa – Molded Part Design

Molded Part Design cung cấp môi trường chuyên dụng để phát triển chi tiết nhựa đúc theo phương pháp ép phun. Ở bản NX 2406, hệ thống kiểm tra khả năng gia công (manufacturability validation) bằng AI đã được nâng cấp.

Sau khi chạy lệnh phân tích Moldability Validation (kiểm tra khả năng ép khuôn) hoặc Feature Validation (kiểm tra đặc tính hình học), thuật toán AI của NX sẽ tự động khoanh vùng cảnh báo lỗi gia công và xuất đề xuất thay đổi/bổ sung đặc tính hình học.

Ngoài ra, tính năng Feature Validation cho phép người dùng truy xuất bảng giá trị tính toán cụ thể cho từng kết quả lỗi, cung cấp cơ sở dữ liệu minh bạch để kỹ sư đối chiếu và tinh chỉnh thiết kế.

Cơ chế cấp phép Value-based licensing

Siemens cung cấp quyền truy cập vào các mô-đun nâng cao trên thông qua cơ chế cấp phép dựa trên giá trị (Value-based licensing). Phương thức này vận hành theo cơ chế bể token (token pool).

Người dùng NX sẽ “Check out” một lượng token nhất định từ bể chung để kích hoạt mô-đun bổ sung. Sau khi kết thúc tác vụ và đóng mô-đun, số token này được hoàn trả về bể và khả dụng cho người dùng hoặc mô-đun khác.

Cơ chế này cho phép doanh nghiệp mở rộng quy mô truy cập bằng cách tăng kích thước bể token mà không cần mua bản quyền phần mềm tĩnh cho từng cá nhân.
