Khi một quyết định thiết kế có thể quyết định chi phí của cả khuôn

Trong phát triển sản phẩm và khuôn mẫu, một vấn đề được phát hiện càng muộn thì chi phí để xử lý càng cao. Ở giai đoạn ý tưởng, thay đổi một vùng hình học có thể chỉ mất vài phút.

Nhưng nếu vấn đề chỉ được phát hiện sau khi thiết kế hoàn thiện, khuôn đã chế tạo hoặc sản phẩm đã bước vào giai đoạn thử nghiệm, doanh nghiệp có thể phải đối mặt với nhiều vòng sửa thiết kế – sửa khuôn – thử khuôn – đánh giá – làm lại.

Đây là lý do mô phỏng không nên chỉ xuất hiện ở cuối quy trình.

Mô phỏng cần được đưa vào ngay từ lúc thiết kế bắt đầu hình thành.

Với định hướng Simulation-Driven Design, Simcenter Inspire đưa mô phỏng, tối ưu hóa và đánh giá khả năng sản xuất đến gần hơn với người thiết kế, trong một môi trường có cách tiếp cận tương tự CAD. Siemens mô tả Inspire là nền tảng giúp khám phá concept, xác nhận hiệu suất và đánh giá manufacturability sớm trong quá trình thiết kế.

Đặc biệt với các doanh nghiệp khuôn mẫu và sản xuất, hệ sinh thái Inspire mở rộng sang nhiều bài toán như Die Casting, Plastic Injection Molding, Sheet Metal Forming, Extrusion, PolyFoam và 3D Printing.

Inspire Manufacturing là gì?

Inspire Manufacturing có thể được hiểu là cách tiếp cận sử dụng hệ sinh thái Inspire để đưa các bài toán mô phỏng sản xuất vào ngay trong quá trình phát triển thiết kế.

Thay vì quy trình:

Thiết kế → Hoàn thiện CAD → Chuyển sang CAE → Mô phỏng → Phát hiện lỗi → Quay lại thiết kế

doanh nghiệp có thể hướng tới:

Ý tưởng → Thiết kế → Mô phỏng → Đánh giá khả năng sản xuất → Tối ưu → Hoàn thiện

Điểm khác biệt nằm ở thời điểm sử dụng mô phỏng.

Mục tiêu không phải đơn thuần là chạy nhiều simulation hơn mà là: Đưa thông tin về khả năng sản xuất vào quyết định thiết kế càng sớm càng tốt.

Thiết kế với tư duy sản xuất ngay từ đầu

Một sản phẩm có thể đáp ứng yêu cầu chức năng nhưng chưa chắc đã là một thiết kế tốt cho sản xuất.

Đối với khuôn mẫu, người thiết kế cần quan tâm đồng thời đến nhiều yếu tố:

• Hình học sản phẩm
• Khả năng tạo hình
• Dòng vật liệu
• Khả năng điền đầy
• Co ngót và biến dạng
• Springback
• Khả năng thoát khuôn
• Vị trí và thiết kế hệ thống khuôn
• Điều kiện công nghệ
• Khả năng giảm vật liệu
• Chi phí và thời gian sản xuất

Nếu những yếu tố này chỉ được kiểm tra sau khi thiết kế hoàn thiện, quá trình phát triển sẽ dễ rơi vào vòng lặp thử – sửa.

Inspire đưa các bài toán này lên sớm hơn trong chuỗi phát triển sản phẩm.

Đây cũng là hướng tiếp cận mà Siemens gọi là simulation-driven design: kết hợp geometry modeling, generative design và manufacturing simulation để hỗ trợ quyết định thiết kế trước khi đi sâu vào sản xuất.

Một hệ sinh thái cho nhiều bài toán khuôn mẫu

Điểm đáng chú ý của Inspire không nằm ở một module đơn lẻ, mà ở khả năng mở rộng sang nhiều quy trình manufacturing khác nhau.

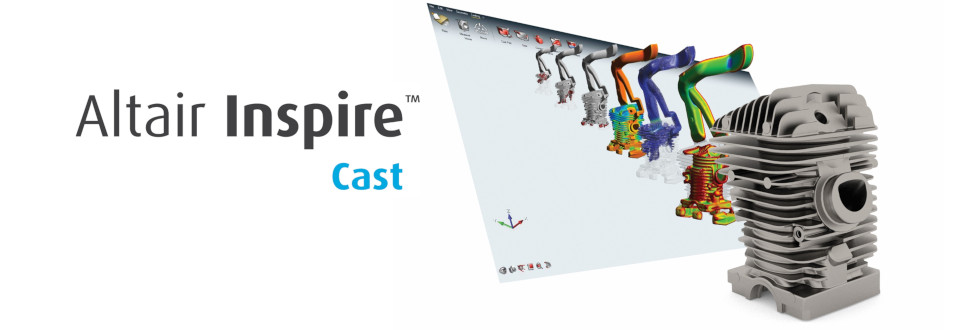

1. Inspire Cast – Mô phỏng Die Casting

Đối với các doanh nghiệp sản xuất chi tiết đúc, việc phát hiện khuyết tật sau khi đã chế tạo khuôn có thể kéo theo chi phí lớn.

Inspire Cast hỗ trợ virtual testing, validation, correction và optimization cho thiết kế đúc. Phần mềm có các quy trình hướng dẫn để mô phỏng nhiều phương pháp đúc, bao gồm Gravity Die, Gravity Sand, Investment, High Pressure Die Casting, Low Pressure Die Casting và Tilt Pouring.

Điểm đáng chú ý là Inspire Cast được định hướng sử dụng sớm trong chu kỳ thiết kế chi tiết, giúp giảm các vòng lặp giữa thiết kế và sản xuất. Siemens cũng nhấn mạnh cách tiếp cận geometry-centric và khả năng kết hợp mô phỏng vật lý với machine learning trong Inspire Cast.

Giá trị đối với doanh nghiệp

Thay vì chỉ hỏi: “Khuôn đúc này có hoạt động không?” người thiết kế có thể đặt câu hỏi sớm hơn: “Thiết kế chi tiết này nên được điều chỉnh như thế nào để quá trình đúc có khả năng thành công cao hơn?”

Đó chính là sự khác biệt giữa simulation để kiểm tra và simulation để hỗ trợ thiết kế.

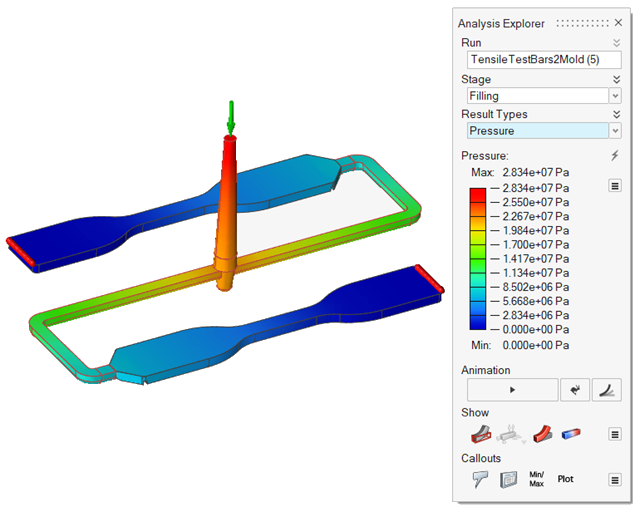

2. Inspire Mold – Mô phỏng Plastic Injection Molding

Đối với sản phẩm nhựa, thiết kế sản phẩm và thiết kế khuôn có mối quan hệ rất chặt chẽ.

Một hình học được tối ưu cho chức năng chưa chắc đã tối ưu cho quá trình ép phun.

Inspire Mold cung cấp môi trường simulation-driven design để kiểm tra, xác nhận, hiệu chỉnh và tối ưu thiết kế sản phâm hoặc khuôn ngay từ giai đoạn đầu.

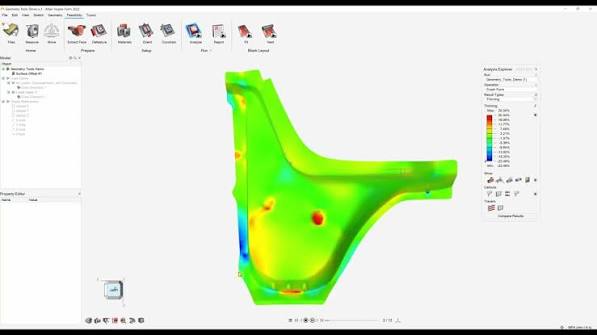

3. Inspire Form – Mô phỏng Sheet Metal Forming

Với các sản phẩm dập và tạo hình kim loại tấm, vấn đề không chỉ là hình dạng cuối cùng.

Doanh nghiệp còn cần biết:Chi tiết có thể tạo hình được không?, Vật liệu có bị thinning hay wrinkling không?, Có nguy cơ split không?, Springback có ảnh hưởng đến độ chính xác không?, Blank nên có hình dạng như thế nào?

Inspire Form hỗ trợ đánh giá khả năng tạo hình, material utilization, die face design, process simulation và virtual tryout.

Đặc biệt, việc đánh giá khả năng tạo hình từ sớm giúp giảm sự phụ thuộc vào việc thử khuôn thực tế để tìm ra vấn đề.

4. Không chỉ Die Casting, Plastic Mold và Forming

Hệ sinh thái Inspire còn bao gồm nhiều giải pháp manufacturing khác như:

• Inspire Extrude Metal – mô phỏng đùn kim loại
• Inspire Extrude Polymer – mô phỏng đùn polymer
• Inspire PolyFoam – mô phỏng polyurethane foam
• Inspire 3D Print – hỗ trợ đánh giá và tối ưu quy trình in 3D
• Các công cụ thiết kế, rendering và simulation khác trong hệ sinh thái Inspire.

Điều này tạo ra một lợi thế đáng kể đối với doanh nghiệp có nhiều loại sản phẩm và nhiều quy trình sản xuất:

Không cần xây dựng một cách tiếp cận hoàn toàn khác cho từng bài toán.

Designer có thể sử dụng mô phỏng mà không cần trở thành CAE Expert

Một trong những vấn đề khi triển khai CAE trong doanh nghiệp là khoảng cách giữa Designer và Simulation Engineer.

Mô phỏng truyền thống thường đòi hỏi nhiều bước chuyên môn: chuẩn bị hình học, thiết lập mô hình, mesh, solver, xử lý kết quả…

Inspire được xây dựng với định hướng dành cho designer, đưa simulation và computational physics vào môi trường có tính trực quan và gần với CAD. Các embedded solver cũng giúp tự động hóa hoặc giảm bớt một số công việc liên quan đến meshing.

Điều này đặc biệt có ý nghĩa ở giai đoạn concept. Designer không nhất thiết phải trở thành chuyên gia CAE. Thay vào đó, họ có thể sử dụng simulation như một công cụ hỗ trợ quyết định.

Tối ưu thiết kế ngay từ khi ý tưởng còn chưa thành hình

Đây là một trong những giá trị quan trọng nhất của Simulation-Driven Design.

Nếu mô phỏng được thực hiện quá muộn:

• Chi phí thay đổi thiết kế cao
• Nhiều vòng lặp
• Khó thay đổi hình học
• Rủi ro phát sinh khi thử khuôn
• Nếu mô phỏng được đưa lên sớm:
• Nhiều phương án có thể được khám phá
• Dễ thay đổi hình học

Inspire kết hợp modeling, optimization và simulation trong cùng môi trường để hỗ trợ việc khám phá concept và đánh giá khả năng sản xuất ngay trong quá trình thiết kế. Từ “Thiết kế xong mới mô phỏng” đến “Thiết kế cùng với mô phỏng”

Altair Units: Khai thác linh hoạt nhiều module từ một nguồn license

Một vấn đề khác khi đầu tư phần mềm kỹ thuật là nhu cầu sử dụng thay đổi theo từng dự án. Dự án này cần Die Casting, Dự án khác cần Plastic Injection, Một nhóm khác lại cần Forming.

Nếu mỗi nhu cầu được gắn với một license riêng biệt, doanh nghiệp có thể gặp tình trạng license được mua nhưng không được sử dụng liên tục.

Mô hình Altair Units được thiết kế theo hướng sử dụng pool Units cho nhiều ứng dụng trong hệ sinh thái Altair. Tài liệu licensing của Altair cho thấy các ứng dụng Inspire như Inspire Cast, Inspire Mold, Inspire Form và các giải pháp khác sử dụng các license features/Units tương ứng.

Một số tính năng cũng có thể check out Units trong thời gian sử dụng và check in khi không còn cần thiết.

Điều này có ý nghĩa gì với doanh nghiệp?

Thay vì tư duy:

“Mua một license cho một ứng dụng.”

có thể chuyển sang:

“Xây dựng một nguồn Units và phân bổ cho nhu cầu thực tế.”

Nhờ vậy, doanh nghiệp có thể khai thác cùng một hệ sinh thái theo nhu cầu thay đổi của dự án, thay vì đầu tư cứng cho từng bài toán.

Đầu tư vào năng lực mô phỏng thay vì đầu tư riêng lẻ cho từng nhu cầu.

Tối đa hóa ROI của phần mềm kỹ thuật

Một phần mềm có giá trị cao không chỉ vì khả năng tính toán.

Giá trị nằm ở mức độ doanh nghiệp khai thác được khoản đầu tư đó.

Với cách tiếp cận kết hợp giữa Inspire và Altair Units, doanh nghiệp có thể hướng tới:

1. Tăng số người có thể tiếp cận simulation

Designer có thể tham gia sớm hơn vào quy trình mô phỏng.

2. Mở rộng số lượng bài toán

Die Casting, Mold, Forming, Extrusion và các quy trình khác có thể được tiếp cận trong cùng hệ sinh thái.

3. Giảm các vòng lặp thiết kế

Vấn đề được phát hiện khi thiết kế còn dễ thay đổi.

4. Giảm phụ thuộc vào thử nghiệm vật lý

Simulation giúp sàng lọc và đánh giá phương án trước khi đi sâu vào các bước thực tế.

5. Tăng hiệu quả sử dụng license

Units có thể được phân bổ theo nhu cầu sử dụng của các nhóm và dự án.

Inspire Manufacturing phù hợp với doanh nghiệp nào?

Giải pháp đặc biệt phù hợp với các doanh nghiệp đang phát triển:

• Khuôn Die Casting
• Khuôn Plastic Injection
• Khuôn dập và Sheet Metal Forming
• Sản phẩm đúc kim loại
• Sản phẩm nhựa
• Chi tiết dập
• Sản phẩm extrusion
• Các sản phẩm cần tối ưu thiết kế theo khả năng sản xuất
• Doanh nghiệp muốn đưa simulation đến gần đội ngũ designer hơn

Đặc biệt, nếu doanh nghiệp đang gặp tình trạng:

Thiết kế nhiều vòng mới đạt yêu cầu

• Thử khuôn nhiều lần
• CAE chỉ được thực hiện khi thiết kế gần hoàn thiện
• Designer phụ thuộc nhiều vào CAE Engineer
• Doanh nghiệp thiết kế và chế tạo đa dạng về chủng loại khuôn mẫu

→ Simulation-Driven Design và mô hình licensing linh hoạt là những hướng tiếp cận đáng xem xét.

Tương lai của thiết kế khuôn: Simulation ngay trong tay Designer

Sự phát triển của AI và các phương pháp mô phỏng mới đang tiếp tục làm thay đổi cách kỹ sư sử dụng CAE.

Ở phiên bản Simcenter Inspire 2026.1, Siemens giới thiệu thêm workflow dựa trên AI, trong đó các mô hình PhysicsAI có thể được huấn luyện từ dữ liệu mô phỏng hiện có và sử dụng để dự đoán kết quả trên hình học mới, giúp đánh giá các thay đổi thiết kế sớm hơn. Workflow này được mở rộng cho các bài toán Cast, Mold, Form và Extrude trong Inspire.

Điều này cho thấy một xu hướng rõ ràng:

Simulation đang dịch chuyển từ phòng CAE đến gần hơn với quá trình thiết kế.

Và trong tương lai, câu hỏi không còn là: “Designer có sử dụng simulation không?” mà sẽ là: “Designer có thể sử dụng simulation sớm đến mức nào để tạo ra thiết kế tốt hơn?”

Kết luận: Đừng tối ưu khuôn sau khi thiết kế hoàn tất

Đối với ngành khuôn mẫu, thời điểm tối ưu quan trọng không kém phương pháp tối ưu.

Nếu doanh nghiệp chỉ mô phỏng sau khi thiết kế đã hoàn thiện, rất nhiều cơ hội cải thiện đã bị bỏ qua.

Inspire Manufacturing đưa mô phỏng đến sớm hơn.

Từ: Concept → Design → Simulation → Optimization → Manufacturing Feasibility → Production

Với các giải pháp cho Die Casting, Plastic Mold, Forming, Extrusion và nhiều quy trình manufacturing khác, Inspire giúp xây dựng một cách tiếp cận mới: thiết kế với khả năng sản xuất ngay từ đầu.

Kết hợp với mô hình Altair Units, doanh nghiệp có thêm sự linh hoạt trong việc phân bổ năng lực phần mềm theo từng dự án và nhu cầu sử dụng, từ đó hướng tới việc khai thác tốt hơn khoản đầu tư CAE.
